Vilka former av HDPE-rör kan tillverkas med en tillverkningsmaskin för rörkopplingar?
Introduktion
När man planerar anpassade termoplastiska rörsystem för vatten-, gas- och industriell vätskeöverföring, kan förgjutna insprutningskopplingar inte alltid matcha skräddarsydda layoutkrav. Det är här amaskin för tillverkning av rörkopplingarspelar in. Som vi behandlade i vår tidigare artikel ominspelning av stumsvetssvetsdata, verkstadstillverkade HDPE-beslagförlita sig strikt på kontrollerad smältstumsfusion, med full svetsspårbarhet för att uppfylla ISO 21307 och DVS 2207 standarder. En tillverkningsmaskin för rörkopplingar (även allmänt känd somflervinklar stumsvets) tillverkar anpassade HDPE-kopplingar från raka HDPE-rörsegment, snarare än färdiga formsprutade delar.
HDPE passformar gjorda av pipe Fitting Fabrication Machine
Kärnprodukterna som genereras på denna termoplastiska rörtillverkningsmaskin är specialsvetsade HDPE-kopplingar. De fyra huvudsakliga formerna är armbåge, tee, kors och Y-typ beslag.
- HDPE armbåge: Anpassade vinklade armbågar, vanligast 45 grader och 90 grader, kan också producera icke-standardiserade anpassade böjvinklar. Den ändrar rörledningens flödesriktning, används ofta för kommunala vattenledningar och kemiska HDPE-ledningsnät. Olika rörsegment skärs och smälts samman för att bilda den krökta övergångssektionen.
-

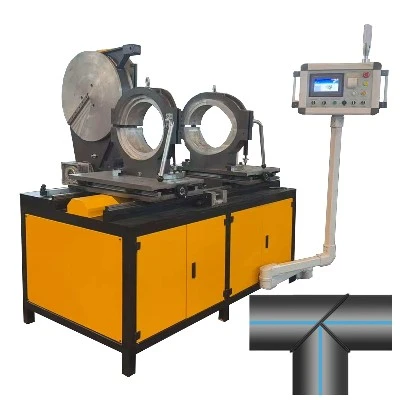

- HDPE-tröja (T-passning): T-formad tillverkad t-shirt skapar en 90 graders gren från huvudröret. Verkstadstillverkade T-stycken är att föredra för HDPE-rörledningar med stor diameter, särskilt när standardinsprutnings-T-stycken inte är tillgängliga för stora rörstorlekar.
-
- HDPE Cross Fitting:Korskoppling (fyrvägs) förbinder fyra rörledningar vid en kopplingspunkt. Den delar eller kombinerar flödet i två vinkelräta riktningar, ofta använt i stora vattendistributionsnät.
-

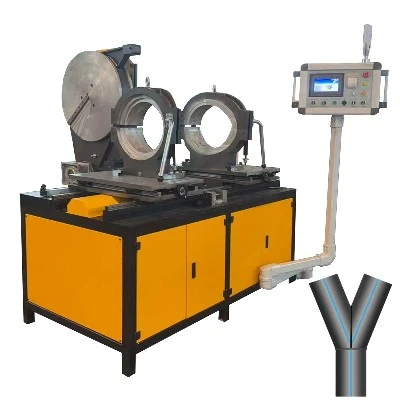

- HDPE Y-typ Wye: Y-form (branch wye) passning, vanligtvis 45 grader eller 60 graders grenvinkel. Jämfört med tees ger Y wyes mjukare vätskeövergång, minskar turbulens och tryckförluster, som vanligtvis används för dränering och industriella processrör.
-
Alla dessa tillverkade kopplingar är byggda genom att kapa obearbetat HDPE-rör till önskade vinklar och sedan sammanfoga rörsektioner på rörkopplingsmaskinen. Den stöder PE100 HDPE, PP och PVDF termoplastmaterial för specialtillverkning i verkstaden.
Hur maskinen tillverkar HDPE-anpassade beslag
Maskinen för tillverkning av rörkopplingar, vårflervinklar stumsvets, använder hot melt butt fusion-principen. Raka HDPE-rörsektioner kläms fast och riktas in, rörändarna värms upp till smält status, pressas sedan och smälts samman under exakt hydrauliskt tryck och kontrollerade kylcykler. Många modeller integrerar en svetsdatalogger för att automatiskt fånga varje smältparameter, vilket stämmer överens med vår tidigare diskussion om jämförelse av halvautomatisk ochhelautomatiska stumsvetsar. Dessa register stöder projektinspektion och långsiktig spårbarhet av rörledningar.
Försvetsning av rörkapning: Viktigt förberedelsesteg
Innan röret laddas på flervinkelstumsvetsmaskinen måste rå HDPE-rör kapas i vinklade segment med rena, fyrkantiga eller fasade passande ändar. För tillverkning av verkstadsinredningsprojekt, brukar användarna kombinera flervinkelsvetsarbeten med en flervinkelsåg. Denna såg skär HDPE-rör exakt till målvinklar, vilket ger släta, plana snittytor, vilket är en förutsättning för att uppnå högkvalitativa sammanfogningar för armbågar, T-stycken, korsningar och beslag av Y-typ. Dåligt skurna rörändar leder till felinriktning, svaga svetssträngar och misslyckad tryckprovning.
Slutsats
Sammanfattningsvis producerar en maskin för tillverkning av rörkopplingar (flervinklar stumsvetsare) fyra kärna HDPE-kopplingsformer: armbåge, tee, kors och Y-typ. Dessa anpassade termoplastiska kopplingar löser begränsningen av standard formsprutade kopplingar för rör med stor diameter eller icke-standardiserade rörlayouter, och svetsjournaler kan sparas för granskning av efterlevnad. När du planerar ditt arbetsflöde för tillverkning av verkstadsinredning, kom ihåg att flervinklar stumfusionsarbete vanligtvis kräver en flervinklar kapsåg för exakt rörvinkelkapning före svetsning.
Om du vill veta mer om sågens skärprestanda, kolla vår tidigare blogg:Kan en flervinkelsåg göra geringssnitt??
